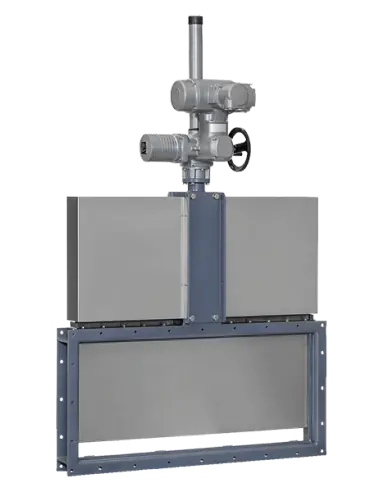

Η Μαχαιρωτή Βαλβίδα - Square Model Valve από την εταιρεία Zubi είναι σχεδιασμένη για βιομηχανικές εφαρμογές που απαιτούν αξιόπιστο έλεγχο ροής υγρών και στερεών. Η συγκεκριμένη βαλβίδα διαθέτει τετράγωνο σχεδιασμό που επιτρέπει την εύκολη ενσωμάτωση σε διάφορα συστήματα σωληνώσεων. Κατασκευασμένη από υψηλής ποιότητας υλικά, προσφέρει αντοχή στη διάβρωση και μακροχρόνια απόδοση. Ιδανική για χρήση σε τομείς όπως η επεξεργασία νερού, η χημική βιομηχανία και η διαχείριση αποβλήτων.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Main Features

  • Single piece welded body.
  • Polished stainless steel gate on both sides and with rounded edges to ensure life of the seat and packing elements.
  • Flange connection as per Zubi standard or specific on customer demand. The design may be adapted easily to the customer´s installation.
  • Low pressure duty valve, ideal for solid handling, bulks grain and cements.

DIRECTIVAS

  • DIR 2006/42/CE (machinery)
  • DIR 2014/68/EU (PED) Fluid Group 1(b), 2 (Cat. I. mod. A)
  • DIR 2014/34/EU (ATEX) Area 2&22

Technical Data

FLANGE CONNECTION

  • According Zubi Standard.
  • According customers requirements.

SIZES & PRESSURES

  • 150x150 – 1200x1200: 1bar

(Higher design pressures on request)

TIGHTNESS

  • Metal/Metal
  • PTFE
  • Watertight

MATERIALS

BODY  CARBON STEEL, AISI304L, AISI316L, 254SMO, 654SMO, AISI310, AISI904L, DUPLEX SAF2205, SUPERDUPLEX SAF2507, AISI316Ti.

SEAT EPDM, NITRILE (NBR), SILICONE, VITON, GRAPHITE, FLUCAST, PTFE.

GATE AISI304L, AISI316L, 254SMO, HARDOX, AISI310, AISI904L, DUPLEX SAF2205, SUPERDUPLEX SAF2507, AISI316Ti.

PACKING SYNT+PTFE, Pure PTFE, GRAPHITE, CERAMIC, Greased COTTON.

ACTUATORS

Hydraulic, electric, gear box, Gear Box + chain-wheel.

ACCESSORIES AND OPTIONS

Limit switches, proximity sensors, locking devices, extension, regulation v-ports, cleaning holes, etc.
