Description
Medidores de caudal por disco de choque para lÍquidos y gases. Construcción metálica, sencilla y robusta. Particularmente indicados para la medida de fluidos con materias en suspensión y para trabajar en condiciones extremas de presión y temperatura.
Baja pérdida de carga. Requiere instalación de tubería de tramo recto de sólo DNx3 antes y después del caudalímetro.
Technical specifications
Available for all flow directions
- Housing in aluminium
- Local indication
Measuring range
- 0,8m3/h … 1600 m3/h H2O
- 45 Nm3/h … 24000 Nm3/h air
Accuracy
- DP65 model ±2,5% f.s. (+-1,6% f.e. on request)
- DP500 model ±4,0% f.s
Connections

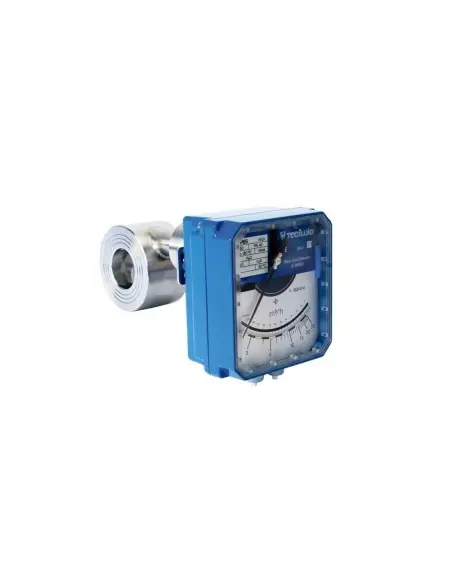

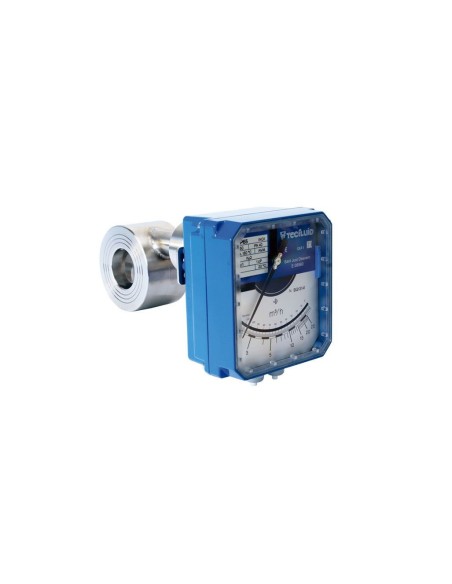

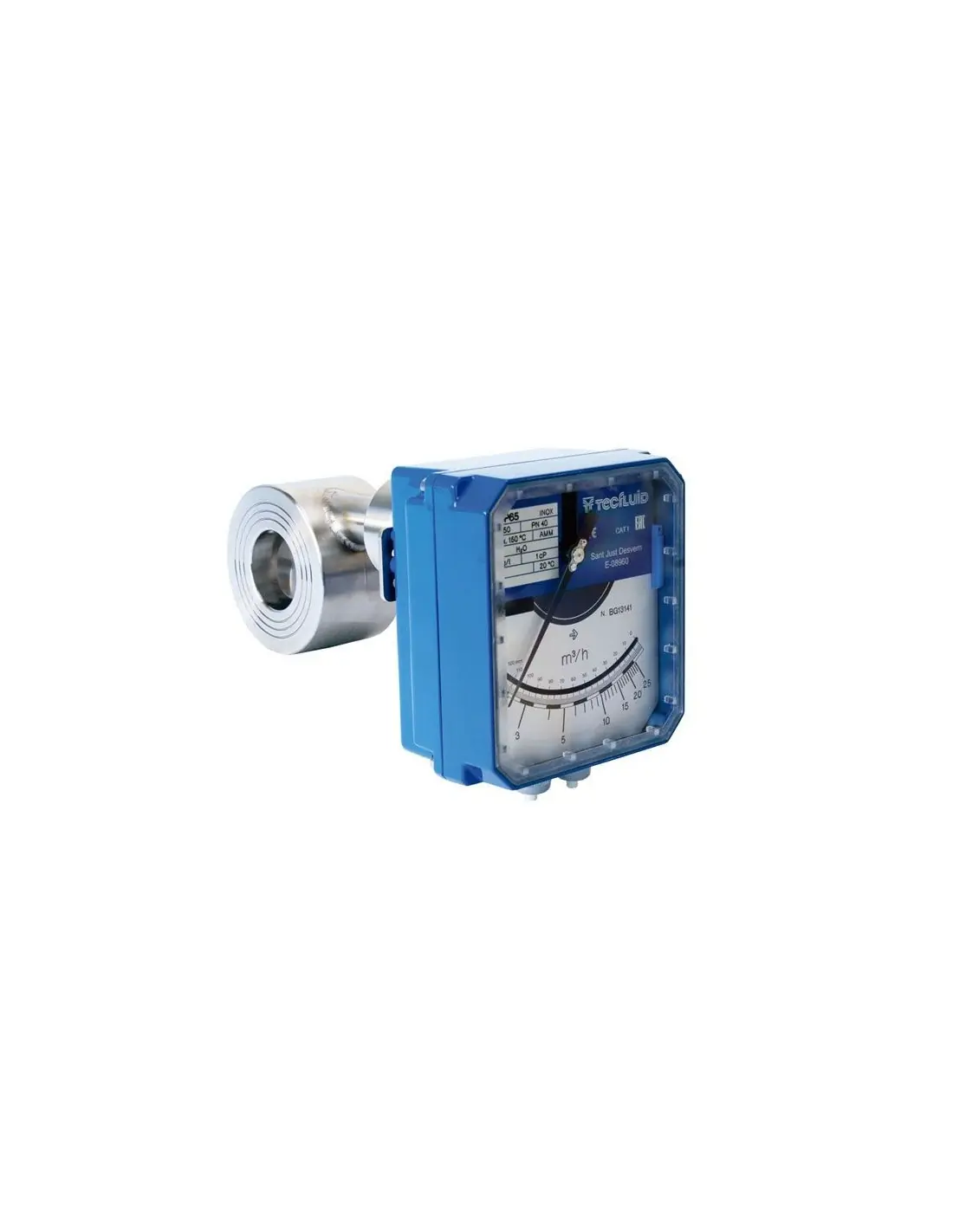

- DP65 model DN40 … DN300 between flanges

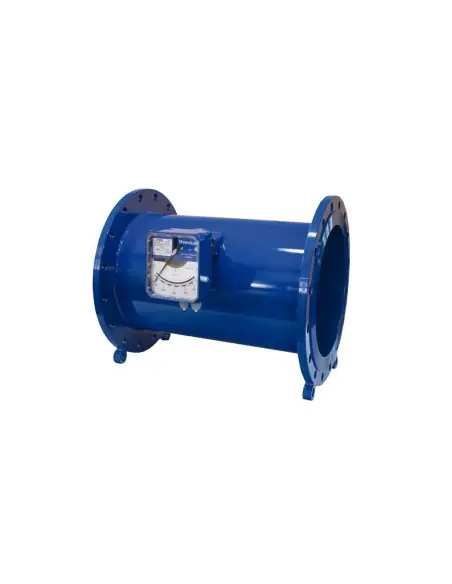

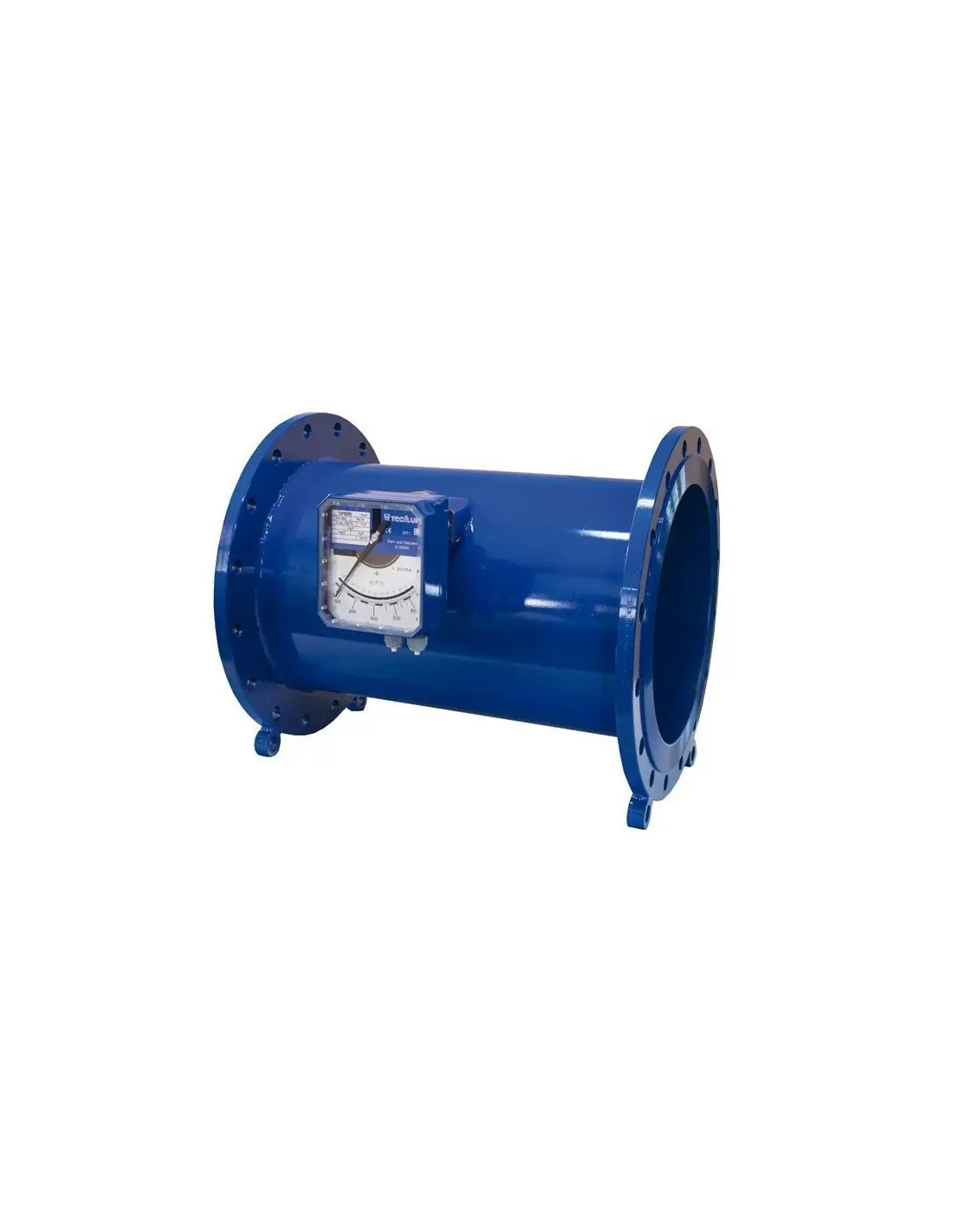

- DP500 model DN250 … DN500 flanged
- Standard flange connection according to DIN 2501. Others on request.
Materials
- Coated steel, EN 1.4404 (SS 316L)
Options
- 1 or 2 adjustable switches
- Electronic transmitter wit 4-20 mA, analog output for safe or hazardous area (Ex ia IIC T4 or T6 protection, ATEX certified)
- HART ™ protocol on request
- Local volume totalizer. Remote volume totalizer by means of pulse output (not available for Ex transmitters)
