✅ Τριπλή εκκεντρότητα για ελάχιστη φθορά και χαμηλή ροπή λειτουργίας
✅ Μεταλλική στεγανοποίηση με Stellited Seat (Stellite® 21) για εφαρμογές υψηλής πίεσης και θερμοκρασίας
✅ Κατάλληλη για εφαρμογές κενού και με προστασία από εκτόξευση άξονα (API 609 compliance)
✅ Πιστοποιήσεις ATEX, SIL, και αντοχή σε φωτιά (ISO 10497 / API 607)
✅ Διαθέσιμες επιλογές ενεργοποίησης: χειροκίνητη, ηλεκτρική, πνευματική, υδραυλική
Τεχνικές Προδιαγραφές
Τύποι & Διαμορφώσεις Βαλβίδων
- ARI-ZETRIX® ANSI Fig. 016 – Βαλβίδα διαδικασιών διπλής φλάντζας με μεταλλική στεγανοποίηση

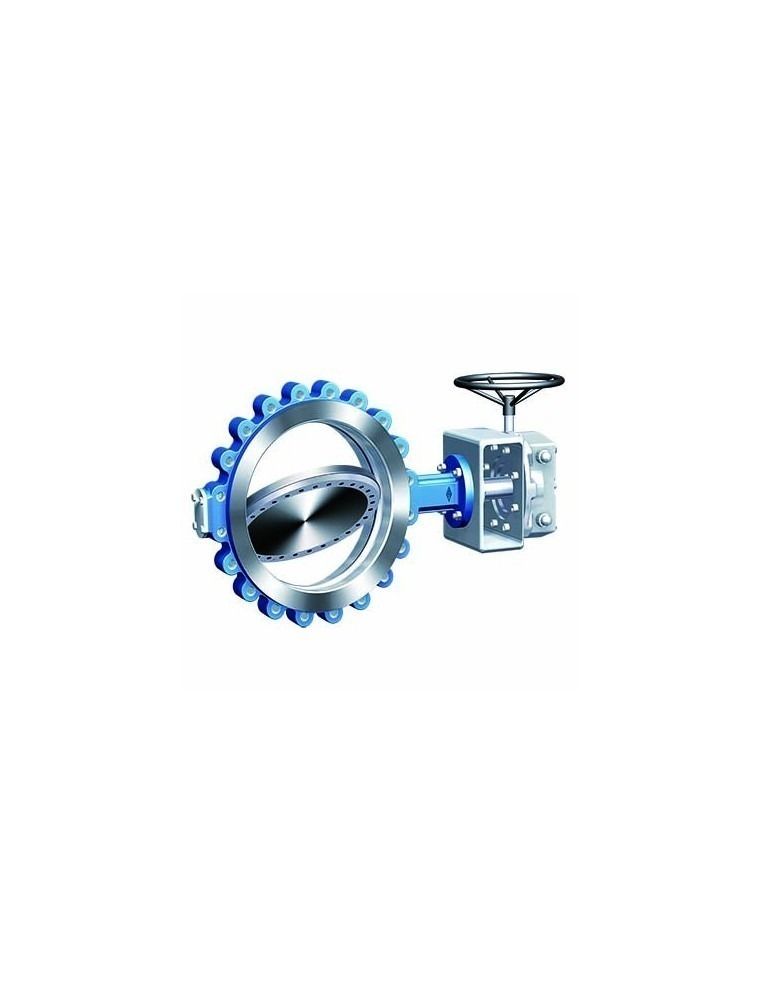

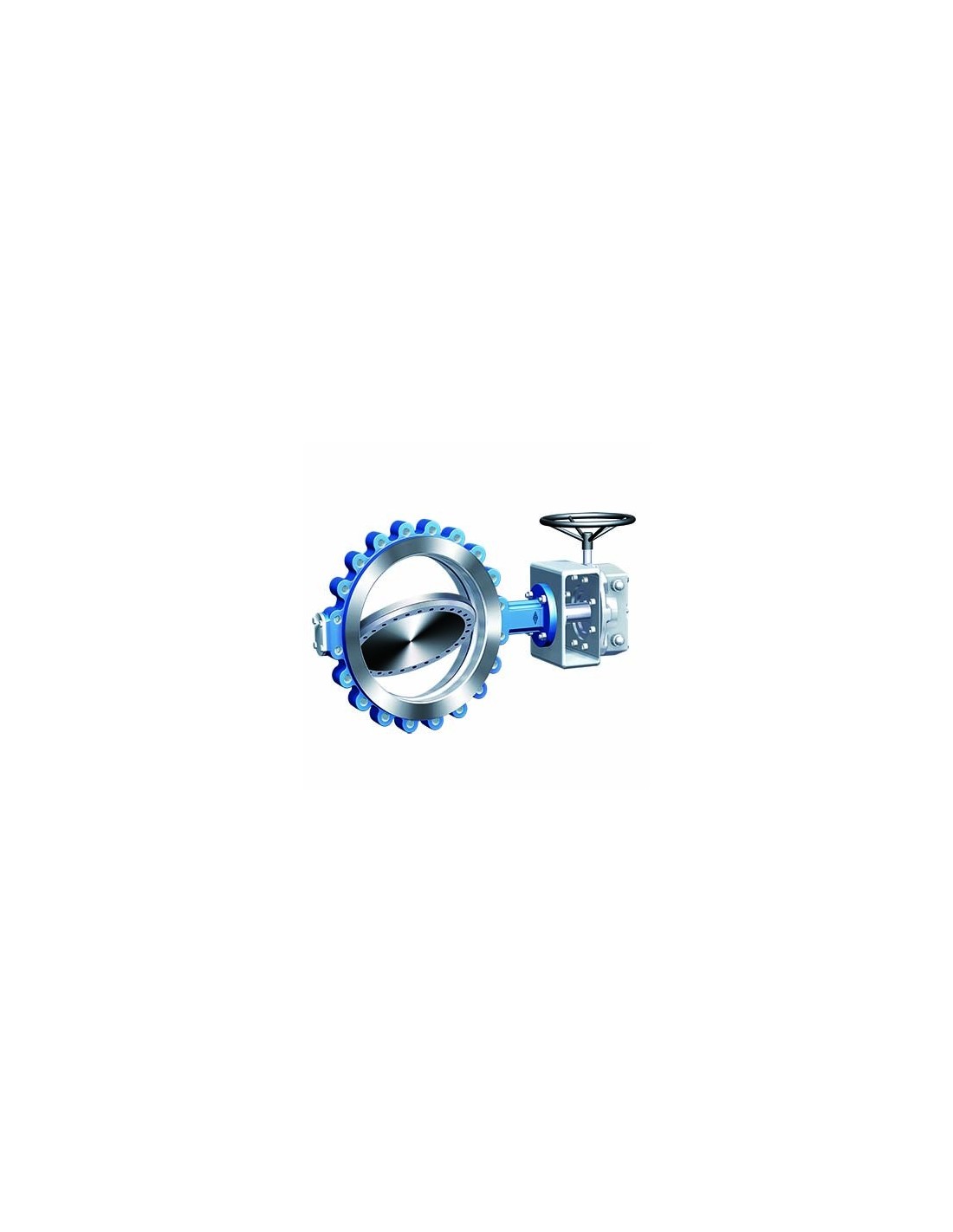

- ARI-ZETRIX® ANSI Fig. 018 – Βαλβίδα διαδικασιών πλήρως σπειρωτής φλάντζας με μεταλλική στεγανοποίηση
- ARI-ZETRIX® ANSI Fig. 019 – Βαλβίδα διαδικασιών με άκρα συγκόλλησης και μεταλλική στεγανοποίηση
Υλικά Κατασκευής
Στοιχείο | Υλικό |
---|---|
Σώμα | SA216WCB (Χυτοχάλυβας) / SA351CF8M (Ανοξείδωτος Χάλυβας) |
Έδραση | Stellited Seat (Stellite® 21) |
Δίσκος | SA216WCB (Χυτοχάλυβας) / SA351CF8M (Ανοξείδωτος Χάλυβας) |
Άξονας | SA276Gr.420 / SA564Gr.630 (έως 300°C) / SA453Gr.660 (έως 427°C) |
Στεγανοποιητικό Στοιχείο | Γραφίτης / SA240Gr.31803 (Θερμοκρασίες από -29°C έως +427°C) |
Ονομαστική Πίεση & Θερμοκρασία
- Ονομαστική πίεση: ANSI 150 / ANSI 300
- Μέγιστη Διαφορική Πίεση: Ίση με την ονομαστική πίεση
- Δοκιμές στεγανοποίησης: DIN EN 12266-1, Κατηγορία Διαρροής A
- Πιστοποίηση αντοχής σε φωτιά: ISO 10497 / API 607
- Πιστοποίηση ATEX: Κατάλληλη για εκρηκτικά περιβάλλοντα
