Τα φίλτρα της ARI είναι σχεδιασμένα για να προσφέρουν υψηλής ποιότητας καθαρισμό αέρα και υγρών σε διάφορες εφαρμογές. Κατασκευασμένα με προηγμένα υλικά και τεχνολογία, εξασφαλίζουν αποτελεσματική απομάκρυνση ρύπων και σωματιδίων, συμβάλλοντας στη βελτίωση της απόδοσης των συστημάτων και στην προστασία του εξοπλισμού. Ιδανικά για βιομηχανική, εμπορική και οικιακή χρήση, τα φίλτρα ARI συνδυάζουν αξιοπιστία και αντοχή.
Τυποποίηση (Επιλογές)
  • DIN
Σύνδεση (Επιλογές)
  • Φλαντζωτή
  • Κολλητή Butt
Υλικό Κατασκευής (Επιλογές)
  • EN-JL 1040 (GG25) Cast iron
  • EN-JS 1049
  • 1.0619+N
  • 1.4408
Ονομαστική Πίεση (Επιλογές)
  • PN 6
  • PN 16
Πρότυπο (Επιλογές)
  • Λοξή Ροή (Y)

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Μοντέλα ARI-Strainer:

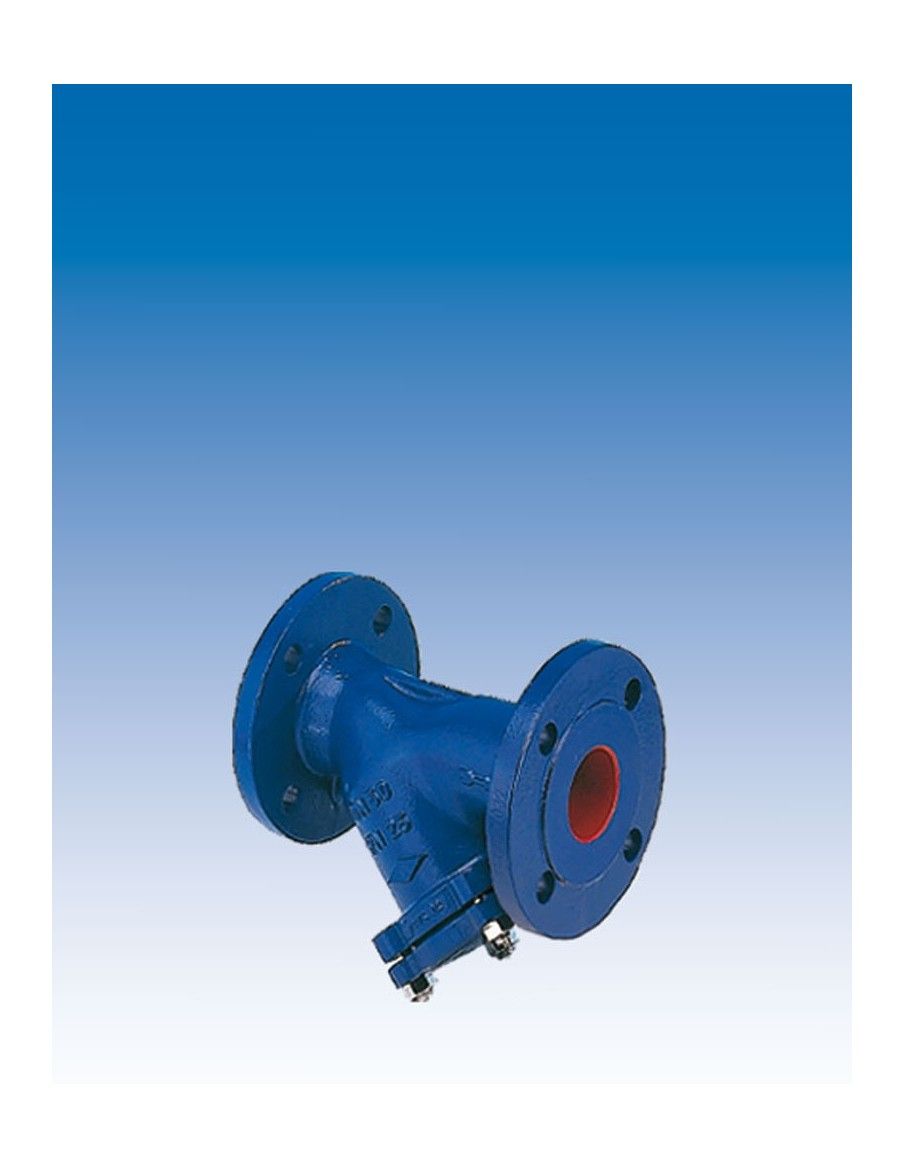

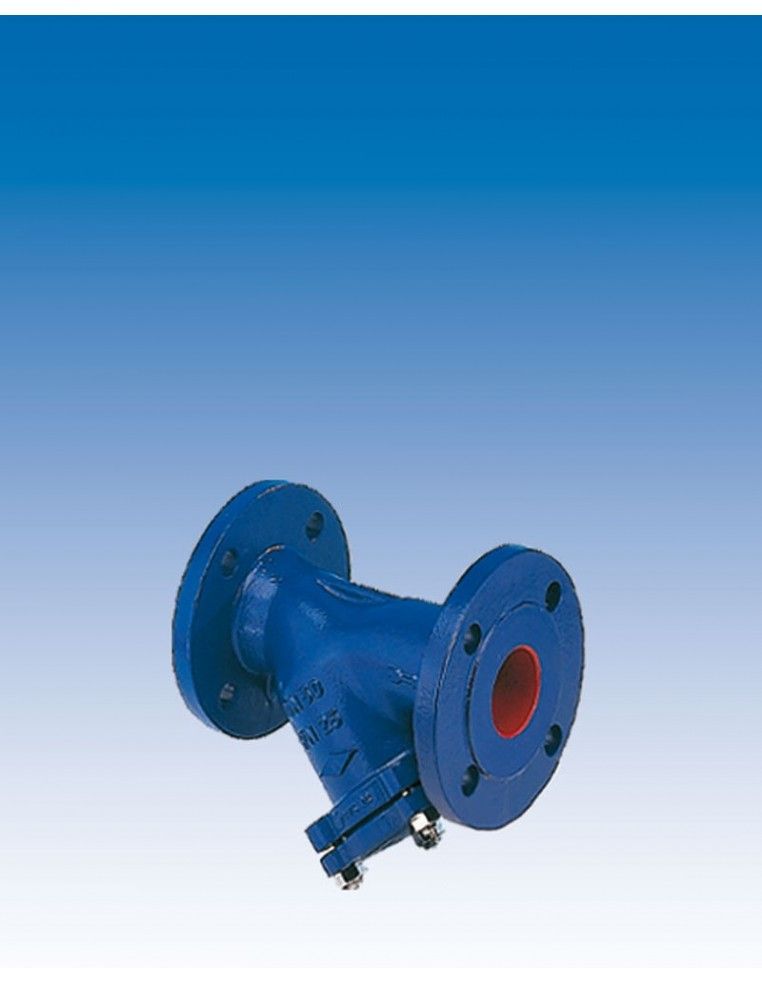

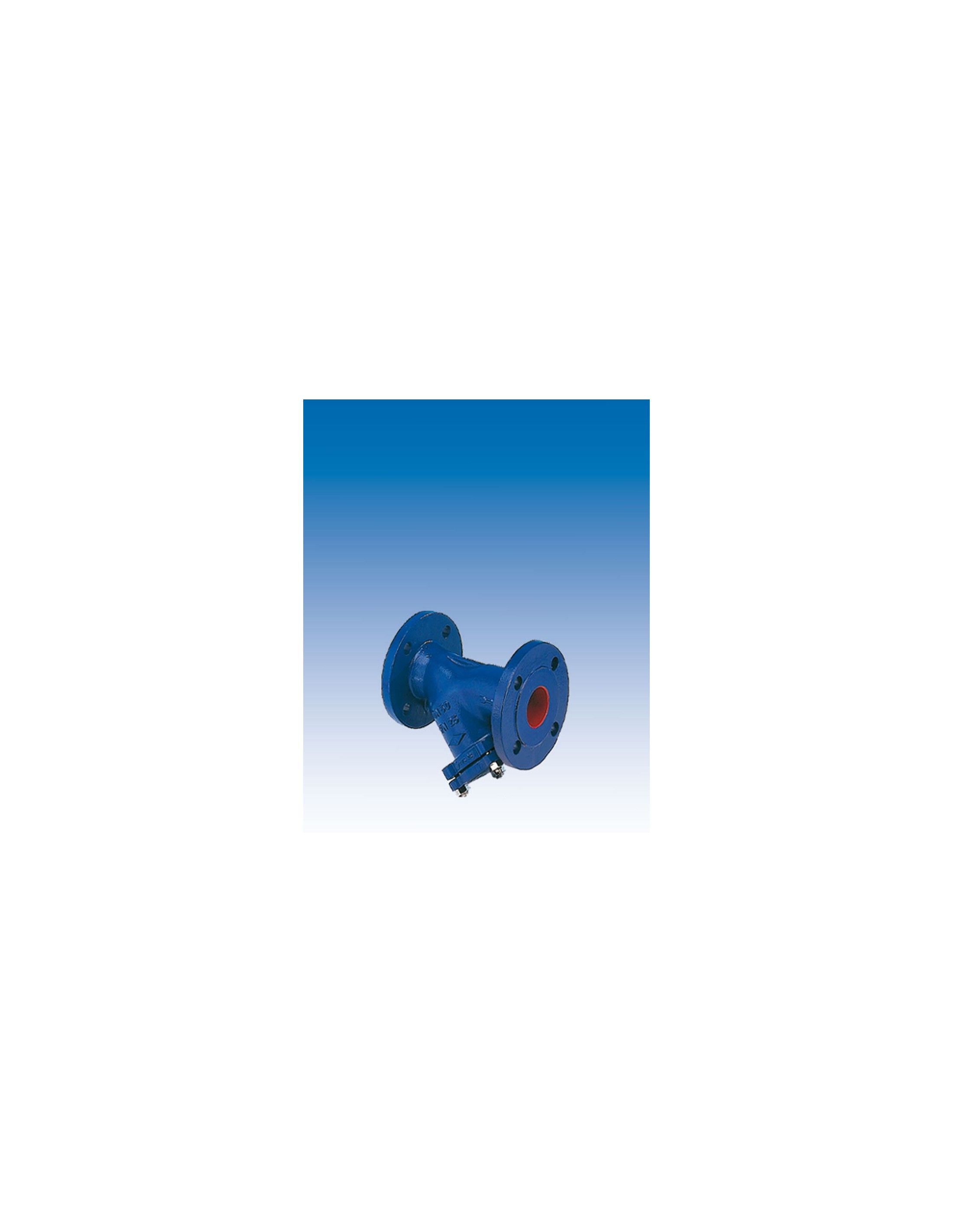

  1. Y-Pattern με Φλάντζες:

    • Υλικά: Χυτοσίδηρος, σφαιροειδής χυτοσίδηρος, Χάλυβας, Ανοξείδωτος Χάλυβας.
    • Διαθέσιμα μεγέθη: DN15-DN200 για Γκρι Χυτοσίδηρο, DN15-DN200 για Ανοξείδωτο Χάλυβα.

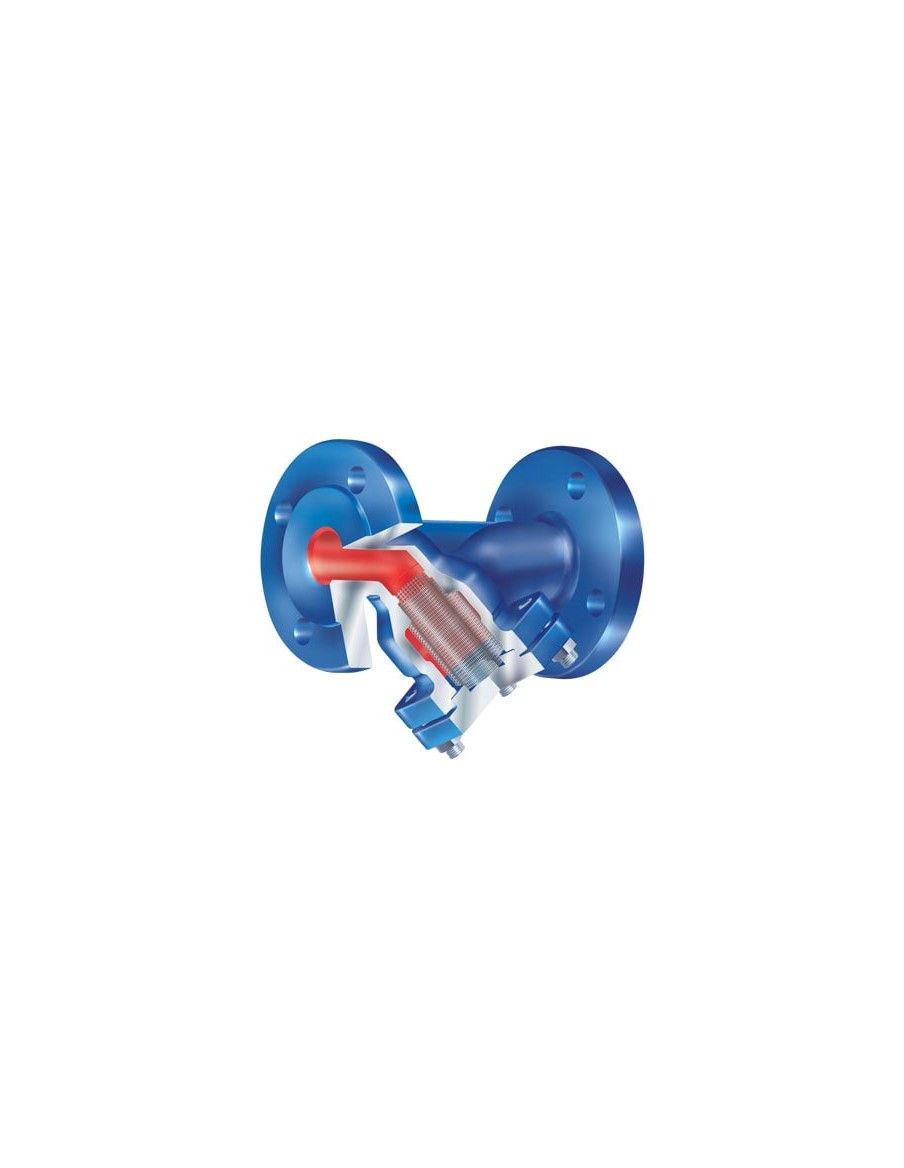

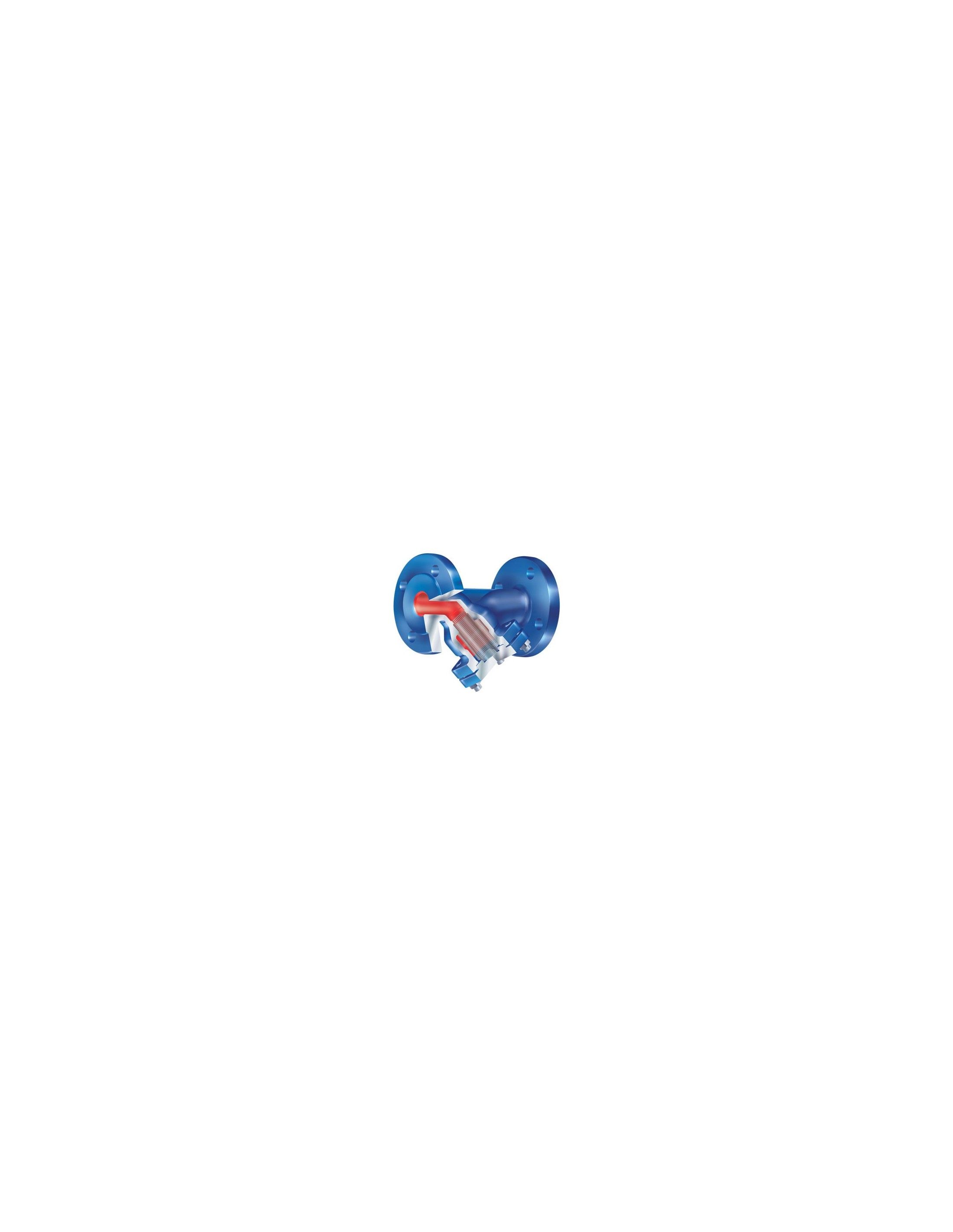

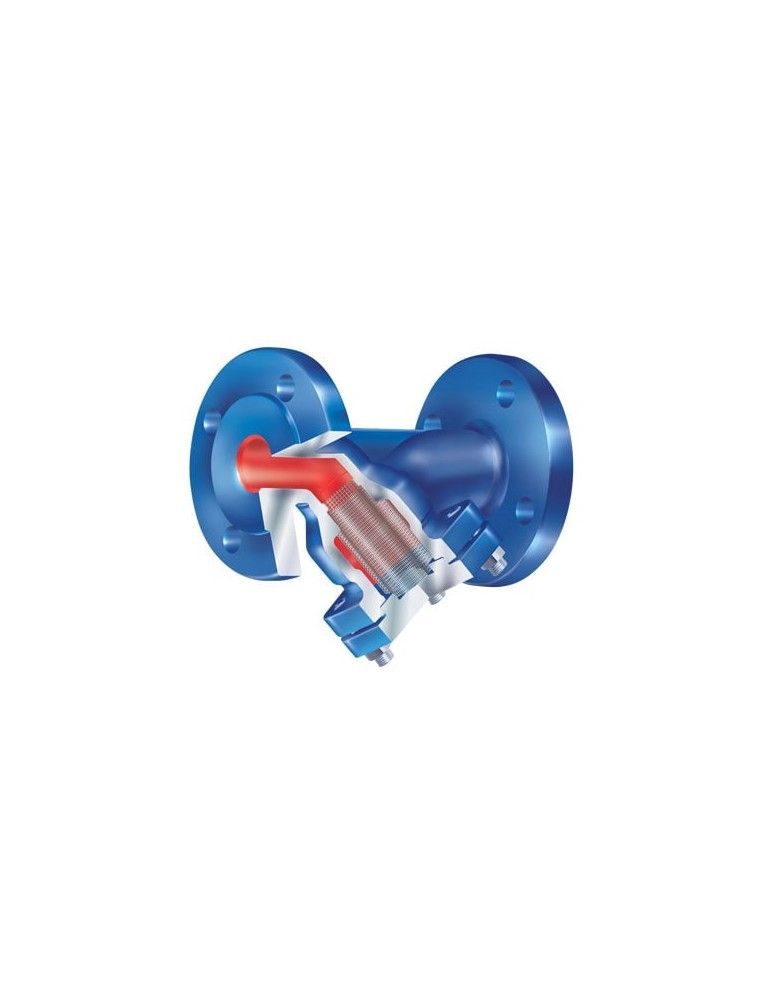

    • Χαρακτηριστικά: Σίτα και υποστηρικτικό καλάθι κατασκευασμένα από ανοξείδωτο χάλυβα.
    • Επιλογές για διαφορετικά πλάτη διχτυού για τυπικές και λεπτές οθόνες.
  2. Straight Through με Φλάντζες:

    • Υλικά: Σφαιροειδής Χυτοσίδηρος, Χάλυβας.
    • Διαθέσιμα μεγέθη: DN250-DN500.
    • Η οθόνη και το υποστηρικτικό καλάθι κατασκευάζονται επίσης από ανοξείδωτο χάλυβα.
    • Πλάτη διχτυού: 1 mm, 1.25 mm, 1.6 mm για τυπικές οθόνες και 0.25 mm, 0.8 mm για λεπτές οθόνες.
  3. Y-Pattern με Συγκόλληση Άκρων:

    • Υλικά: Χάλυβας.
    • Διαθέσιμα μεγέθη: DN15-DN300.
    • Χαρακτηριστικά: Ανοξείδωτη οθόνη και υποστηρικτικό καλάθι.
    • Κατάλληλες για εφαρμογές με υψηλότερες διαφορικές πιέσεις, ειδικά για μεγαλύτερες διαμέτρους.


Τεχνικά Δεδομένα
:

  • Τιμές Kvs: Η ικανότητα ροής αυτών των φίλτρων διαφέρει ανάλογα με το μέγεθος, κυμαίνοντας από 6.9 m³/h για μικρότερα μεγέθη έως 1873 m³/h για μεγαλύτερα μεγέθη.
  • Τιμές Zeta: Ο παράγοντας απώλειας πίεσης κυμαίνεται ανάλογα με το πλάτος του διχτυού και το μέγεθος, από 1.7 έως 8.6 για τα διάφορα μοντέλα.
  • Διαστάσεις: Οι διαστάσεις face-to-face διαφέρουν ανάλογα με το μέγεθος και το μοντέλο, με τις διαστάσεις για τα διάφορα μεγέθη DN να παρέχονται (π.χ., DN15-DN200 κυμαίνονται από L=130mm έως 480mm).


Πίεση και Θερμοκρασία Λειτουργίας
:

  • Διαθέσιμες σε κλάσεις πίεσης PN6, PN16, PN25 και PN40, με τη μέγιστη θερμοκρασία για τα διάφορα υλικά να κυμαίνεται έως 450°C.
  • Οι βαλβίδες πληρούν τα πρότυπα EN ISO 15848-1 / TA - Luft και διαθέτουν πιστοποίηση TÜV (Αριθμός Δοκιμής TA 09 2016 C04).


Εφαρμογές
:

  • Αυτές οι βαλβίδες είναι κατάλληλες για χρήση σε διάφορες βιομηχανίες για την προστασία των συστημάτων από συντρίμμια και σωματίδια, φιλτράροντας ανεπιθύμητα υλικά. Χρησιμοποιούνται σε συστήματα που απαιτούν υψηλούς ρυθμούς ροής και σε εφαρμογές που περιλαμβάνουν ατμό, νερό ή χημικά.


Πρόσθετα Χαρακτηριστικά
:

  • Οι βαλβίδες είναι σχεδιασμένες να παρέχουν ακριβή καθοδήγηση της οθόνης τόσο στο καπάκι όσο και στο σώμα της βαλβίδας για αποτελεσματική φιλτραρίσματα.
  • Ένα υποστηρικτικό καλάθι είναι απαραίτητο για μεγαλύτερες διαφορικές πιέσεις, ιδιαίτερα για μεγέθη DN>125.

Δοκιμές και Πιστοποίηση

DGRL 2014/68/EU (PED Pressure Equipment Directive)
GOST-R (Russia)
CRN (Canada)
TA - Luft TÜV-Test-No. 922-9204866
